馬道鋼格柵板
發布時間：2020-04-17 00:55:15 更新時間: 2022年2月9日點擊：1259
馬道一般是給工人后期維修用的通道，能很好的保護維修人員的人身安全，馬道上面一般鋪設花紋板、鋼板網、鋼格柵板等產品作為走道板，其實因鋼格柵板具有比重輕、耐腐蝕、不積雨雪等特點、在多種平臺板中應用比較為廣泛。
馬道的設計中，荷載施加為：
1、馬道的自重荷載，通常馬道的靜載為70~80KG/M，按計算以點荷載施加在下弦球或上弦球上，以靜載輸入，可以修改工況1中的靜載值，也可以增加一個工況，按靜載輸入。
2、馬道的活載，即檢修荷載，一般為90~100KG/M，按計算以點荷載施加在下弦或上弦球上，以工況2或增加工況來輸入荷載值。 那么馬道荷載取靜載100kg/m+活載100kg/m,也不超過2kN/m。
馬道鋼格柵板簡介：
馬道層平臺上的鋼格柵板用量很多，用途廣泛，馬道層鋼架上采用的鋼格柵板就是平臺鋼格柵板，馬道鋼格柵板的表面平整，銀白色的顏色整齊劃一顯得格外整潔，鍍鋅的表面處理方式使得鋼格柵產品的使用年限可以長達30年以上，此種平臺鋼格柵板一般都是架在鋼梁上的，規格因鋼梁的計劃而不統一，還經常會有異型鋼格柵的出現，都需要工廠加工定做，異型片需要根據實際尺寸量好切割包邊而成，因此這種鋼格柵的采購是不可能有現貨存在的都需要咨詢工廠訂料生產。
大型演出場所出場所如影劇院、體育館等處，為了方便工作人員設置燈光、音響、舞臺機械等附屬設施，要設置供工作人員在舞臺上方或前方高空行走和工作的走道，這種走道是鋼結構形式的檢修平臺也稱之為“馬道”。馬道上還應為檢修安裝人員提供必要的安全保護措施，馬道應留有足夠的操作空間，其寬度不應小于800mm，承重一般在500kg/平方米以上，并應按要求設置一定高度的護欄。
馬道鋼格柵板執行標準：YB/T4001.1-2007
馬道鋼格柵板材質要求：Q235扁鋼、不銹鋼304
馬道鋼格柵板表面處理：熱鍍鋅、電鍍鋅、噴漆、不處理等，比較常用的表面處理為熱鍍鋅
馬道鋼格柵板安裝之前做的準備：
1、鋼格柵板的安裝在相應鋼梁完成以后且涂覆完中間漆、防火涂料進行安裝，采用鋼梁上架板搭設平臺的方法邊安裝邊移動。
2、現場質量管理人員對進場鋼格柵板其品種、材質、規格、涂層和外觀質量進行仔細檢查，并核對設計圖紙和質量證明文件，確保進場產品符合設計要求和國家現行的產品標準。
3、結構驗收后，板料吊運前，認真清除鋼梁上的油污、油漆及雜物。保持清潔，嚴防潮濕，對有彎曲變形處矯正完畢。
4、鋼格柵板的鋪設須在高強度螺栓終擰、樓層梁焊接超探合格、引弧板清除、節點補中間漆、防火涂料和臨時的安裝等完成后進行。
5、按鋼格柵板的鋪設圖，測放出鋪設位置線并用魔線標注在鋼梁上翼緣平面上。
6、安裝前請先仔細閱讀圖紙和裝箱單，然后按圖和裝箱單拆包裝，當出現排版和現場情況不符時，不得任意在現場切割，仔細核對圖紙和排版圖。
鋼格柵板吊運
1、無外包裝的鋼格柵板，裝卸時應采用吊具。嚴禁直接采用鋼絲繩捆綁起吊。以免造成鋼格柵板的變形，影響鋼格柵板的安裝質量。起吊要平衡，不能有傾斜現象，以防滑落傷人。
2、按其不同類型的鋼格柵板，將其所需塊數配置好，吊運到每一施工段區域。
3、為保護鋼格柵板在吊運時不變形，應使用軟吊索或在鋼絲繩與鋼格柵板的轉角處加膠皮或鋼格柵板下使用墊木，但必須捆綁牢固。
鋼格柵板安裝
1、嚴格按照鋼格柵板鋪設圖和規范要求將板調直壓實，并對稱固定。鋼梁翼緣寬度為125mm，保證鋼格柵板的安裝間隙10mm，鋼格柵板負載扁鋼方向兩端在支撐架上 的支撐長度每端約為57毫米，完全滿足支撐長度25毫米。
2、根據標準推薦，鋼格柵板采用焊接固定，擱置邊每隔500mm一個焊點，角鋼焊縫4mm，焊縫長度20mm，鋼格柵板安裝間隙5-10mm，可根據現場實際情況進行調整。焊接后去除焊渣和飛濺，手工涂兩道富鋅漆。
3、嚴格按照設計院的鋪設圖安裝施工，鋼格柵板鋪設要求橫平豎直。
出現變形解決辦法和預防措施：
如果出現嚴重的扭曲變形，有可能就是運輸途中摔打掉落地上造成的。鋼格柵板的運輸是一個很重要的環節，在運輸過程中有很多未知因素會損壞鋼格柵板，給鋼格柵板的安裝帶來不便。在裝車運輸?shù)臅r候，要做到相同尺寸型號碼放在一起，打好包裝，保證鋼格柵板在運輸途中的穩定，防止由于放置不穩定在途中出現摔落，摩擦，劃痕的等問題。
預防措施：
1、 鋼格柵板承載扁鋼及包邊扁鋼僅在鋼格柵板高度方向（垂直于鋼格柵板平面方向）有較高的強度，側向不合理受力會導致變形或損壞。
2、 建議采用尼龍吊裝帶起重裝卸，若用鋼絲繩吊裝，應注意保護鋼格柵板邊緣扁鋼，防止鋼格柵板外側永久變形或損壞。
3、 若用叉車裝卸，應防止叉齒嚴重撞擊（沖擊）鋼格柵板外側扁鋼。

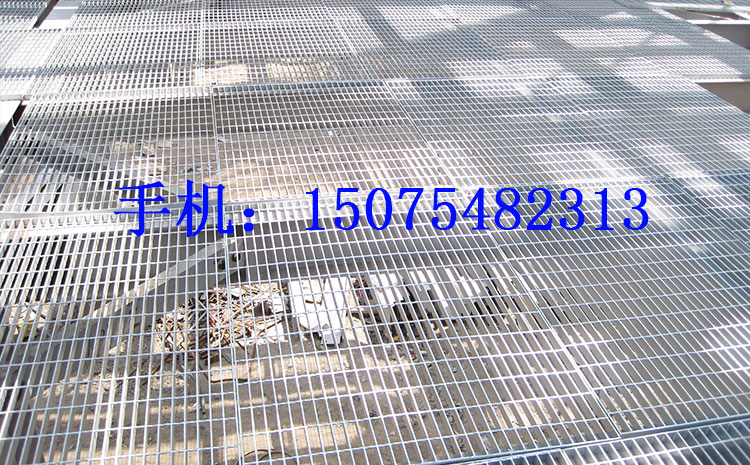

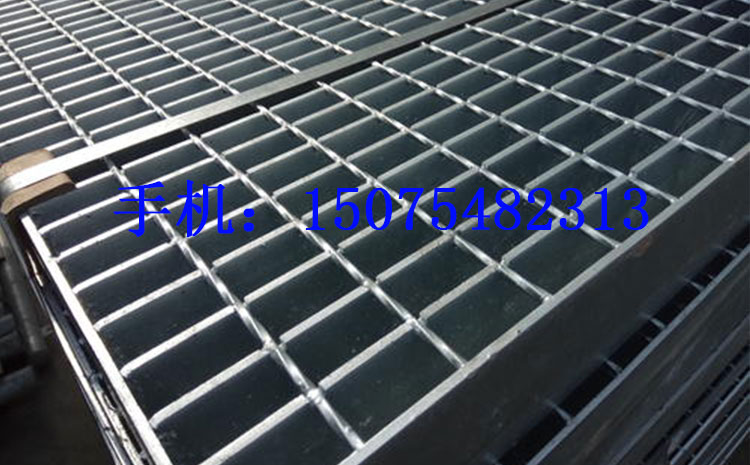

產品展示
